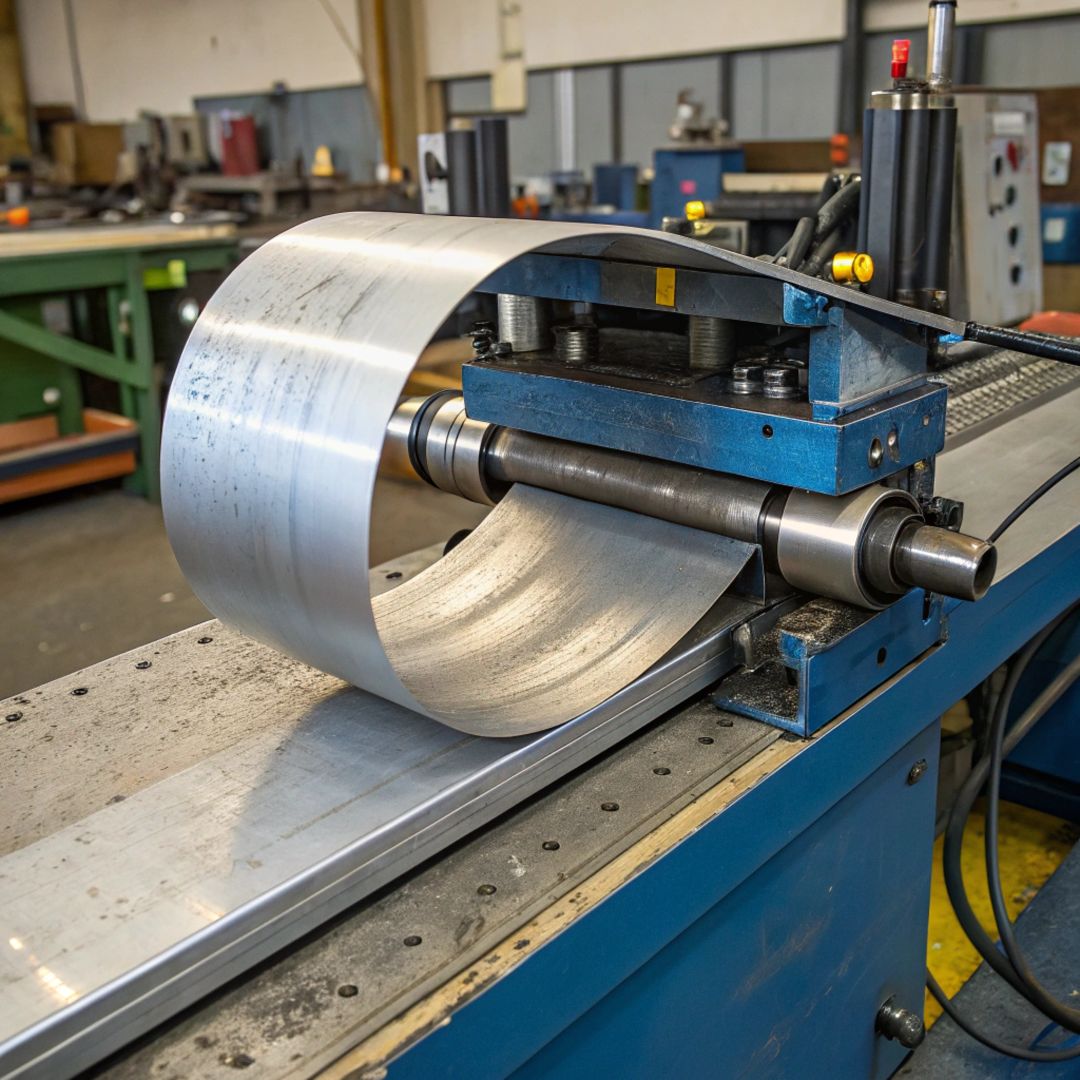

Вальцовка обечаек: технология, процесс и применение

Вальцовка обечаек – это специализированный процесс металлообработки, направленный на формирование цилиндрических или конических оболочек (обечаек) из листового металла. Обечайки представляют собой кольцевые или цилиндрические элементы, которые используются в конструкциях сосудов под давлением, резервуаров, трубопроводов и других промышленных изделий. Этот метод позволяет создавать прочные и точные детали без значительных потерь материала, обеспечивая высокую герметичность и прочность. В статье мы подробно разберём технологию, процесс, оборудование, преимущества и области применения вальцовки обечаек.

Заказать от 300 ₽

Что такое обечайки и зачем нужна их вальцовка?

Обечайки – это цилиндрические или конические сегменты, получаемые из плоского листового металла путём деформации. Они служат основой для сборки крупных конструкций, таких как цистерны, котлы, колонны и трубы большого диаметра. Вальцовка позволяет придать листу криволинейную форму, сохраняя при этом исходные свойства материала.
Процесс вальцовки обечаек особенно важен в отраслях, где требуется высокая точность и надёжность, поскольку любые дефекты могут привести к авариям. В отличие от других методов (например, штамповки или сварки из сегментов), вальцовка минимизирует швы и напряжения в металле.

Технология и процесс вальцовки обечаек

Вальцовка обечаек осуществляется на вальцовочных станках и включает несколько этапов. Основной принцип – пластическая деформация металла под давлением вращающихся валков. Процесс может быть холодным (без нагрева) или горячим (с предварительным нагревом для толстых листов).

Этапы процесса:

Подготовка материала

Лист металла очищается от загрязнений, выравнивается и обрезается по размерам. Толщина листа обычно варьируется от 2 мм до 100 мм, в зависимости от требований. Материалы: сталь (углеродистая, нержавеющая), алюминий, медь и сплавы.

Настройка оборудования

Устанавливаются параметры – расстояние между валками, угол наклона (для конических обечаек), скорость вращения. Для цилиндрических форм валки параллельны, для конических – один валок наклоняется.

Деформация

Лист подаётся между валками. Верхний (прижимной) валок давит на материал, изгибая его. Процесс проходит в несколько циклов (проходов), чтобы избежать трещин и обеспечить равномерный радиус. Для толстых листов может применяться предварительный нагрев до 800–1200°C.

Контроль и доработка

После вальцовки проверяется геометрия (диаметр, овальность, толщина стенок) с помощью шаблонов, ультразвука или лазерных сканеров. Края обечайки могут обрабатываться для сварки (фаска, шлифовка). Если остаётся "зона невальцовки" (плоский участок на краях), она устраняется дополнительными проходами или на четырёхвалковых станках.

Финишная обработка

Обечайки могут подвергаться термообработке для снятия напряжений, антикоррозионному покрытию или сварке в более крупные конструкции.

Ключевой аспект – контроль параметров: давление, скорость и температура. Современные станки с ЧПУ автоматизируют процесс, обеспечивая точность до 0,1 мм.

Оборудование для вальцовки обечаек

Для вальцовки обечаек используются вальцовочные станки, адаптированные для работы с крупными деталями. Основные типы:

Трёхвалковые станки

• Конструкция: Два опорных валка снизу и один прижимной сверху.
• Особенности: Подходят для цилиндрических и конических обечаек диаметром до 3–4 м. Оставляют небольшую зону невальцовки (5–10% длины).
• Применение: Среднесерийное производство, толщина до 50 мм.

Четырёхвалковые станки

• Конструкция: Два прижимных и два опорных валка, с возможностью фиксации листа.
• Особенности: Минимизируют зону невальцовки, обеспечивают высокую точность. Могут работать с листами толщиной до 150 мм и диаметром до 6 м.
• Применение: Крупные обечайки для нефтехимии и энергетики.

Гидравлические и электромеханические вальцы

• Особенности: Мощный привод для толстых материалов. Скорость вальцовки – 4–10 м/мин.
• Пример характеристик: Мощность 20–100 кВт, ширина листа до 4000 мм, диаметр валков 300–800 мм.

Станки с ЧПУ

• Особенности: Программное управление для сложных форм, интеграция с CAD-системами. Автоматизируют циклы, снижают брак.

Дополнительное оборудование: Подъёмные механизмы для тяжёлых листов, нагревательные печи, измерительные инструменты.

Преимущества вальцовки обечаек

Вальцовка обечаек предлагает множество преимуществ по сравнению с альтернативными методами:

Высокая точность и качество:

Равномерная деформация без швов, минимальные напряжения. Точность радиуса – до ±1 мм.

Экономия ресурсов

Минимизация отходов (до 5–10%), отсутствие необходимости в дорогих штампах. Снижение энергозатрат на 20–30% по сравнению с горячей штамповкой.

Гибкость

Возможность изготовления обечаек различных форм (цилиндр, конус, эллипс) и размеров. Легко адаптируется под индивидуальные заказы.

Сохранение свойств материала

Холодная вальцовка не меняет структуру металла, сохраняя прочность и коррозионную стойкость.

Высокая производительность

Автоматизированные станки позволяют производить до 50–100 обечаек в смену, ускоряя сборку конструкций.

Надёжность изделий

Обечайки выдерживают высокое давление (до 100 атм) и температуры, что критично для сосудов под давлением.

По данным производителей, вальцовка снижает брак на 15–20% и повышает долговечность конструкций.

Применение вальцовки обечаек

Вальцовка обечаек широко используется в различных отраслях благодаря своей универсальности:

Нефтехимия и газовая промышленность

Изготовление резервуаров, колонн дистилляции, реакторов. Обечайки диаметром 2–5 м для хранения нефтепродуктов.

Энергетика

Котлы, теплообменники, парогенераторы. Требуются обечайки из нержавеющей стали для коррозионной стойкости.

Машиностроение

Корпуса оборудования, цилиндры гидравлики, элементы трубопроводов.

Строительство и транспорт

Металлоконструкции, вагоны-цистерны, элементы мостов.

Пищевая и фармацевтическая промышленность

Гигиеничные резервуары из нержавейки.

Аэрокосмическая отрасль

Лёгкие обечайки из алюминиевых сплавов для баков.

В России и мире вальцовка обечаек регулируется стандартами ГОСТ 52630-2012 (для сосудов под давлением) и ASME, обеспечивая безопасность.

Ограничения и рекомендации

Несмотря на преимущества, вальцовка имеет ограничения: минимальный радиус изгиба (1,5–2 диаметра валка), необходимость в квалифицированных операторах, высокая стоимость оборудования для крупных деталей.

Для оптимальных результатов рекомендуется:
• Выбирать станки с ЧПУ для серийного производства.
• Проводить расчёты напряжений в ПО типа ANSYS.
• Обеспечивать контроль качества на всех этапах.
